破解鋁銅異種金屬焊接難題！超聲波扭矩焊，為導電連接注入新動能
瀏覽：50次
發布時間：2025-11-08 17:04
在新能源汽車、工業電氣等領域，鋁排與導電銅環的焊接質量直接決定了導電組件的性能與安全。作為電流傳導的關鍵節點，這一連接部位不僅需要高強度的結構穩定性，更對低電阻導電效率和量產一致性有著嚴苛要求。然而，鋁與銅的物理特性差異、環形結構的特殊形態，長期以來讓傳統焊接技術陷入瓶頸 —— 直到超聲波扭矩焊的出現，為這一行業痛點提供了顛覆性解決方案。
一、傳統焊接的“兩難困境”：為何鋁銅環形連接總出問題？
鋁排（導體載體）與導電銅環（電流傳導/ 換向核心）的焊接，始終面臨兩大核心挑戰，讓不少工程師頭疼不已：
一方面是異種金屬焊接的“先天矛盾”。鋁的熔點僅 660℃，導熱率 237W/(m?K)，而銅的熔點高達 1085℃，導熱率更是達到 401W/(m?K)。這種巨大差異使得激光焊、電弧焊等傳統熔焊技術在操作時，極易產生 Al?Cu、AlCu 等脆性金屬間化合物，同時伴隨熱裂紋、氧化層堆積等問題。最終的結果是：接頭強度不足，稍受外力就可能斷裂；導電損耗大幅增加，嚴重影響組件的能效表現。
另一方面是環形結構焊接的 “能量不均” 痛點。線性超聲波焊接雖然在部分金屬連接中表現中變現不錯，但面對φ16-φ25mm 的環形銅環時，其 “往復直線振動” 的能量傳遞方式存在致命缺陷 —— 振幅會從焊頭端頭向節點逐步衰減。以 φ20mm 銅環為例，外側振幅能達到 100%，內側卻僅剩下80%，導致環形接觸面能量分布嚴重不均：外側能量過剩引發“過焊”，內側能量不足導致“弱焊”，直接破壞導電均勻性，埋下安全隱患。
傳統技術的局限，讓鋁銅環形連接成為行業內的 “老大難” 問題 —— 直到超聲波扭矩焊的出現，才真正實現了 “破局”。
二、超聲波扭矩焊：固態連接的 “黑科技”，到底強在哪？
與傳統熔焊技術不同，超聲波扭矩焊的核心是機械能驅動的固態擴散連接—— 無需高溫熔化金屬，通過“高頻向心旋轉振動”，讓鋁與銅在微觀層面實現原子級結合，從根源上解決了上述兩大難題。其工作原理可分為三個關鍵階段：
1. 能量輸入：環形焊頭，讓每一點都“能量均勻”

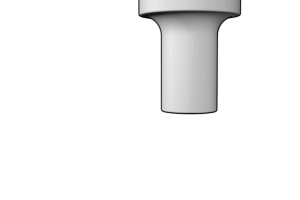

超聲波發生器首先將電能轉化為 20-40kHz 的高頻機械振動，傳遞至定制化環形焊頭（根據銅環內徑或外徑設計）。焊頭在500-1800N 預設壓力下與工件貼合，并圍繞銅環圓心做 “向心旋轉運動”—— 這種設計的核心優勢在于，圓周線速度完全一致，無任何振幅衰減，確保鋁排與銅環的環形接觸面每一點都獲得均勻的振動能量，徹底避免 “過焊”“弱焊” 問題。
2. 界面作用：破除氧化膜，讓金屬“親密接觸”
高頻旋轉振動會讓鋁排與銅環的接觸面產生劇烈摩擦，摩擦能量轉化為局部微熱（溫度通常 <300℃，遠低于兩者熔點）。這種“低溫”特性不僅不會產生熔池，還能通過機械振動精準破除鋁表面的致密氧化膜（Al?O?）和銅表面的氧化層（CuO），暴露新鮮的金屬基體。
同時，壓力與振動的共同作用會促使接觸面金屬發生塑性流動，填補微觀間隙，最終實現鋁、銅原子的緊密接觸（間隙 < 10??m）—— 這是形成高強度接頭的基礎。
3. 冶金結合：原子擴散，打造“低阻高強度”接頭
緊密接觸的鋁、銅原子在微熱與壓力的雙重作用下，會跨越界面發生“固態擴散”，形成晶格連接。整個過程無熔池、無脆性相生成，最終形成的“鋁 - 銅擴散層”接頭，兼具兩大核心優勢：高強度（推力可達12000-16000N，遠超傳統焊接）和低電阻（接頭電阻 < 50μΩ，接近基材本身電阻），完美契合導電組件的性能需求。
三、量產驗證：新能源汽車案例，數據說話才有力

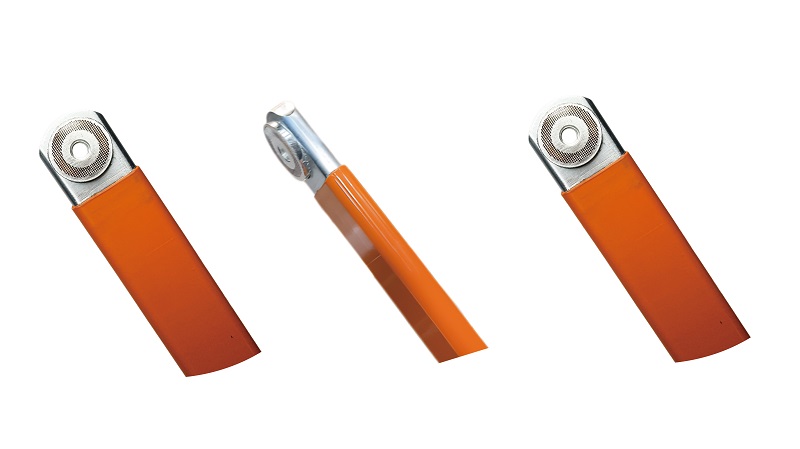

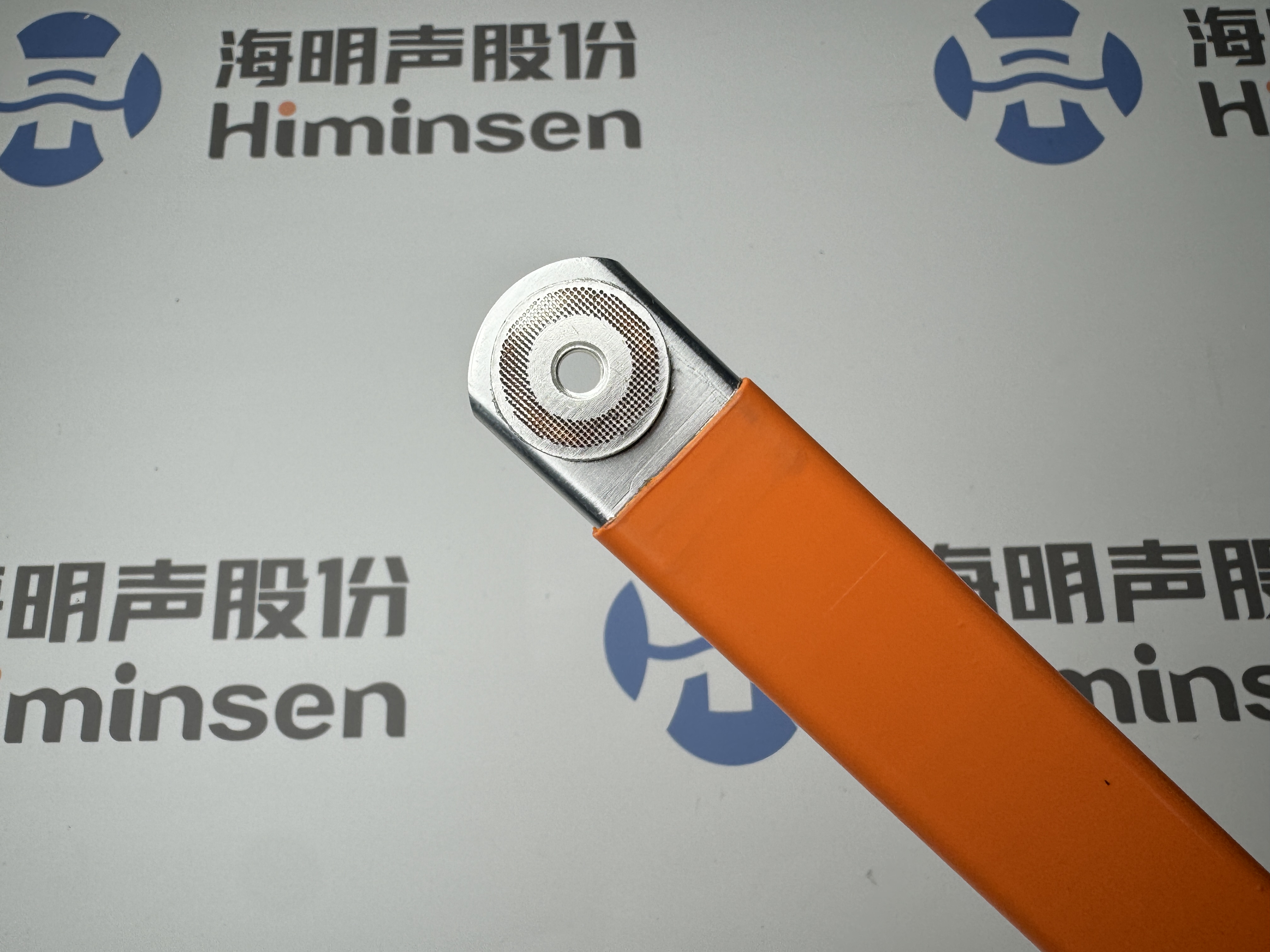

技術的好壞，最終要靠量產實踐來檢驗。在某新能源汽車導電組件項目中（上工件：銅環，下工件：鋁排，焊接面積≈80mm2），超聲波扭矩焊的表現完全超越客戶預期：
接頭強度：推力測試結果穩定12000-16000N，遠超客戶要求的 3500N 標準，即使在高低溫循環（-40℃~125℃）測試后，強度衰減率也低于 5%；
導電性能：接頭電阻穩定控制在 35-45μΩ，接近鋁排、銅環本身的電阻值，導電損耗幾乎可忽略不計；
量產一致性：連續生產1000件產品，關鍵指標合格率達到 99.9%，遠高于傳統焊接 95% 的平均合格率 —— 這意味著，超聲波扭矩焊不僅性能出色，更能滿足大規模量產的穩定性需求。
這一案例也印證了：超聲波扭矩焊并非簡單的 “技術升級”，而是針對 “異種金屬 + 環形結構 + 導電需求” 的定制化解決方案。
四、工藝要點：做好這三點，焊接質量更穩定
要讓超聲波扭矩焊的優勢充分發揮，實際生產中需重點控制三個關鍵參數：
1. 焊頭設計：定制化是核心
必須根據銅環的內徑或外徑設計 “環形貼合式焊頭”，確保焊頭與鋁排的接觸面積≥焊接面積的 95%—— 避免局部能量集中，是保證焊接均勻性的前提。
2. 參數匹配：因“件”制宜
焊接參數需根據銅環壁厚調整：例如銅環壁厚 3mm 時，壓力建議控制在 1200-1500N，振幅 40-45μm；壁厚 5mm 時，壓力需提升至1500-1800N，振幅 45-50μm（具體需根據實際工件規格微調）。
3. 工件清潔：細節決定成敗
雖無需復雜預處理，但需確保鋁排、銅環表面無油污（油污會削弱摩擦效果，影響原子擴散）。建議采用酒精擦拭，確保清潔度≤5mg/m2—— 簡單的清潔步驟，卻能大幅提升焊接穩定性。
五、不止于焊接，更是導電連接的 “未來方案”
在新能源、工業 4.0 等產業快速發展的今天，對導電組件的性能要求越來越高。超聲波扭矩焊通過 “固態連接” 破解了鋁銅熔焊的脆性相難題，通過 “圓周均勻振動” 解決了環形件的能量不均問題，既滿足了 “低電阻、高穩定”的核心需求，又能適配大規模量產
