超聲波焊接機的“心臟”、“喉嚨”和“手掌”：換能器、變幅桿和焊頭?
瀏覽：41次
發布時間：2025-10-17 15:58

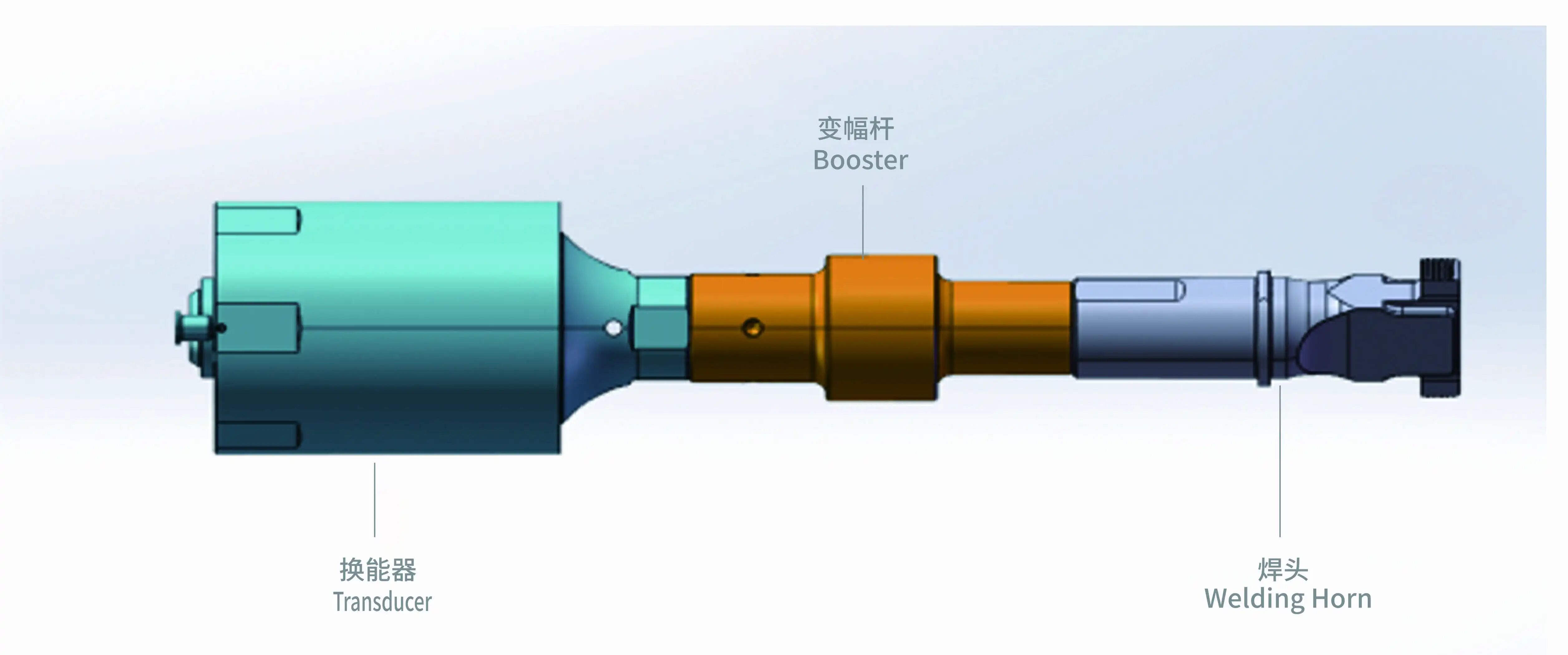

科普焊接系統的三大核心部件。將“換能器”比作心臟（將電能轉化為高頻機械振動），“變幅桿”比作喉嚨（放大振動振幅），“焊頭”（上焊模）比作手掌（將能量傳遞到線束）。下焊模則是“底氈”，起到支撐作用。
1、換能器:焊接機的 “心臟”，把電能變成 “振動能量”
如果說超聲波焊接機是一個“能量轉化工廠”，那換能器就是工廠的“心臟”——它負責把外接的電能，轉化為焊接最需要的 “高頻機械振動”。沒有它，后續所有焊接動作都無從談起。
核心功能：通過內部的壓電陶瓷材料（一種能將電能與機械振動相互轉化的特殊材料），把 220V/380V 的電能，轉化為每秒幾萬次的高頻微小振動（常見頻率15kHz-70kHz）。
為什么重要：這種高頻振動是“焊接的源頭”—— 后續要靠它讓線束等工件分子快速摩擦、發熱，最終實現“熔接”。就像心臟泵血給全身，換能器也把“能量”傳遞給下一個部件。
2. 變幅桿:焊接機的 “喉嚨”，把小振動 “放大變強”
換能器輸出的振動幅度很小（通常只有幾微米），直接用來焊接根本不夠力 —— 這時候就需要變幅桿登場，它像機器的“喉嚨”，能把微小振動“放大”，同時保證能量不流失。
核心功能：通過特殊的錐形 / 階梯形結構，將換能器傳來的小振幅，放大到焊接需要的范圍；同時還能“校準振動方向”，確保振動垂直傳遞，不跑偏。
為什么重要：振幅大小直接影響焊接效果 —— 振幅太小，工件摩擦熱量不夠，焊不牢固；振幅太大，又會把工件震壞（比如線束絕緣層破損）。變幅桿就像“音量調節器”，精準控制振動的 “力度”。

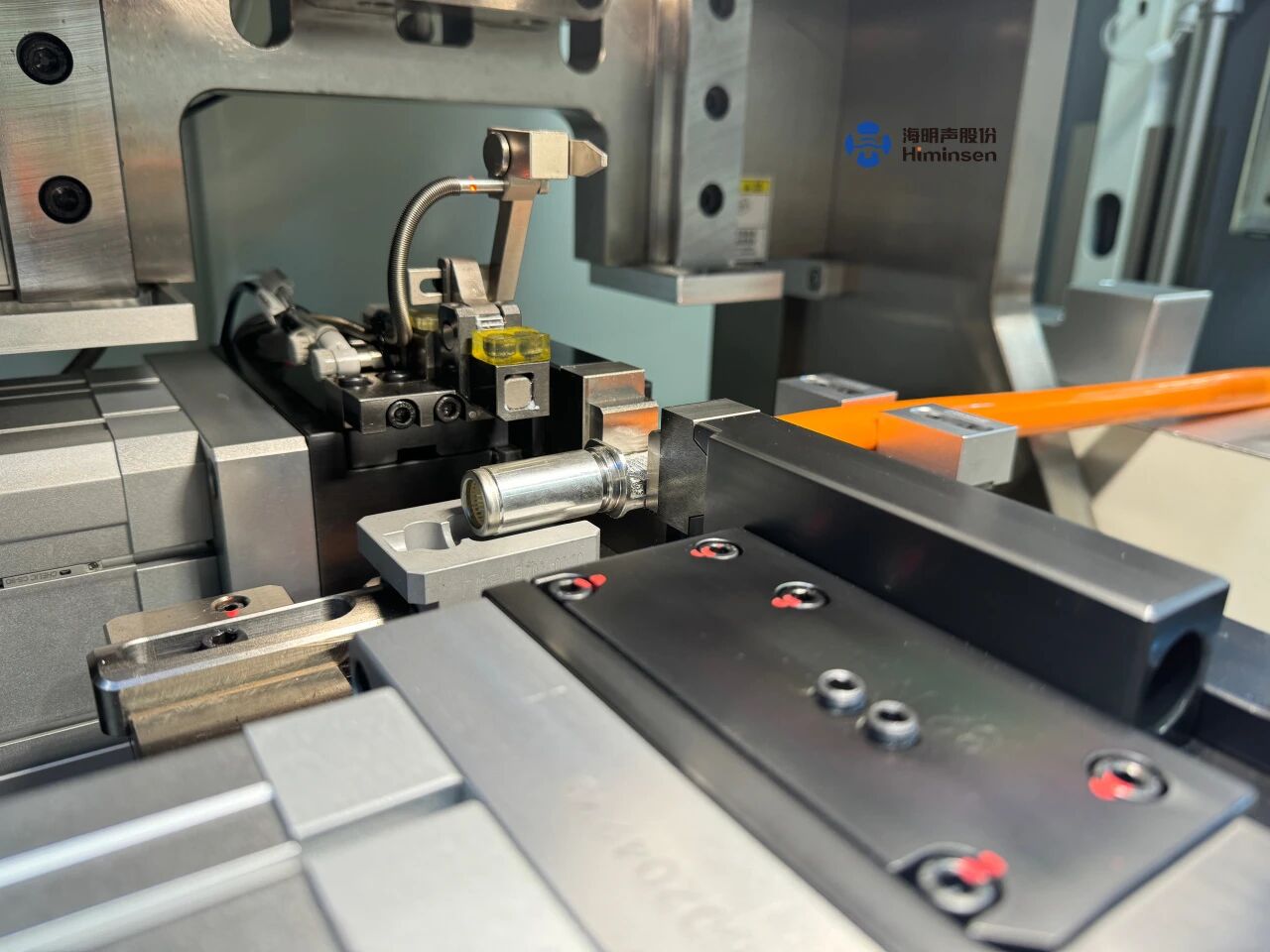

3. 焊頭+下焊模:“手掌” 傳遞能量,“砧座”穩住工件
有了“心臟”供能、“喉嚨”放大，最后一步就是把能量傳遞到工件上 —— 這就需要焊頭（上焊模） 和下焊模配合，它們一個像 “手掌”，一個像 “砧座”，分工明確。
焊頭：像“手掌”，把振動能量“拍”到工件上
焊頭是直接接觸工件的部件，形狀會根據焊接對象（比如線束、端子）定制（常見的有平焊頭、槽焊頭等）。它的作用就像人的“手掌”，把變幅桿傳來的放大振動，精準傳遞到線束等工件上。
核心功能：將高頻振動“均勻傳遞”到工件接觸面，讓工件局部快速摩擦生熱，實現熔接；同時通過定制形狀，適配不同工件（比如多股線束需要槽焊頭，保證每根導線都能受力）。
下焊模：像“砧座”，穩穩托住工件不晃動
焊接時，光有 “手掌” 發力還不夠，還需要一個 “穩定的支撐”—— 下焊模就是這個 “砧座”，它固定在機器工作臺上，負責托住工件，讓工件在高頻振動中不偏移。
核心功能：通過與焊頭匹配的凹槽 / 平面，固定工件位置（比如線束要放在下焊模的卡槽里）；同時吸收部分多余振動，減少機器整體晃動，保證焊接精度。
4、三大部件怎么協作？1 分鐘看懂焊接全過程
其實這三個部件的配合很簡單，就像一套“能量傳遞流水線”： 電能輸入換能器，被轉化為高頻小振動； 振動傳到變幅桿，被放大到合適振幅； 放大后的振動通過焊頭，傳遞到工件（比如線束）； 下焊模托住工件，工件在焊頭振動下摩擦生熱、熔接； 振動停止，工件冷卻定型，焊接完成。 從電能到振動，再到工件熔接，每一步都靠這三個部件 “無縫銜接”—— 少了換能器沒能量，少了變幅桿沒力度，少了焊頭 / 下焊模沒精準度。
小提醒：選對“核心三件套”，焊接才靠譜
很多人買超聲波焊接機時，只看 “功率”“品牌”，卻忽略了這三大部件 —— 其實它們才是影響焊接質量的關鍵。比如焊頭材質要選高強度合金鋼（耐磨、抗疲勞），變幅桿要選45# 鋼或鈦合金（減少能量損耗），換能器要選高穩定性的壓電陶瓷（避免頻繁故障）。
